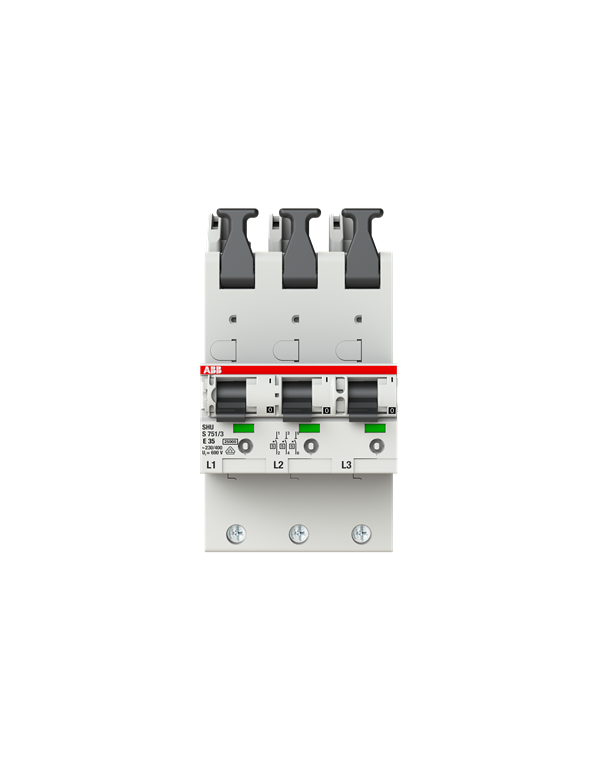

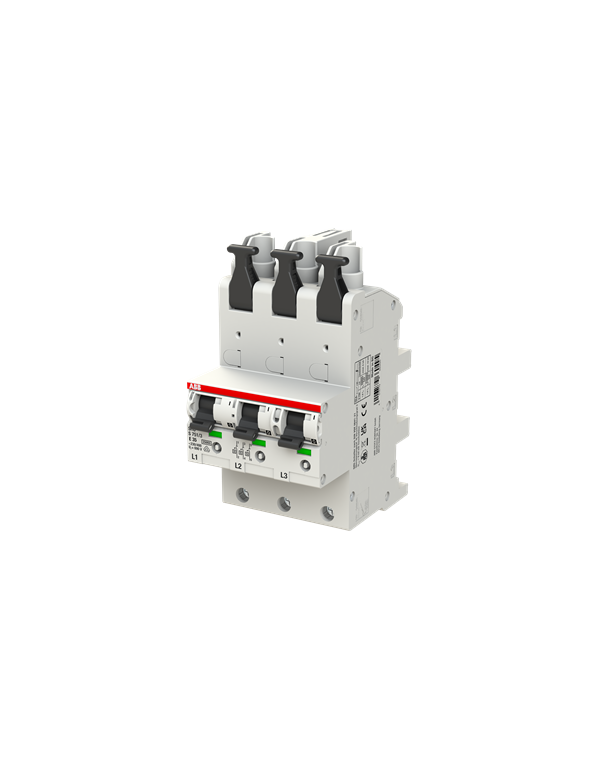

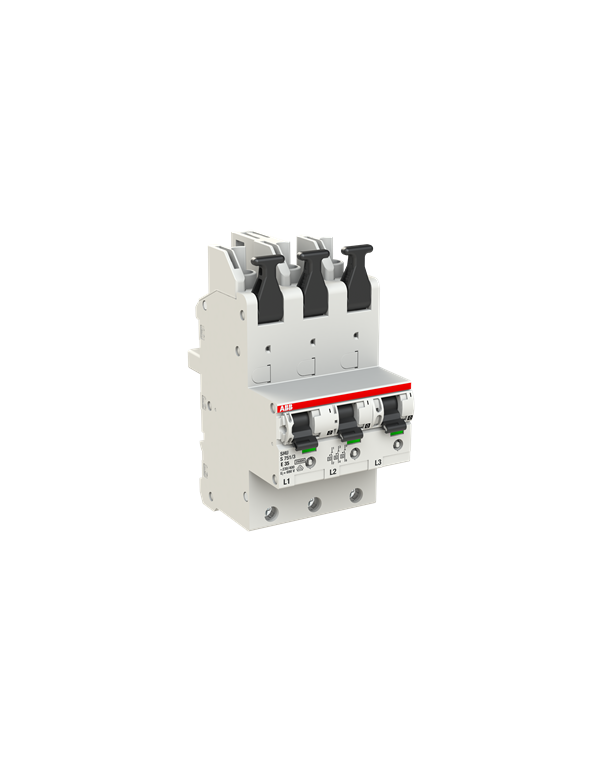

Disjoncteur sélectif principal ABB S751/3-E35, 35A, 3 pôles

Le S751/3-E35 est un disjoncteur de tête sélectif. Il est certifié selon DIN VDE 0641-21 et conçu comme un disjoncteur principal sélectif indépendant de la tension (SHU). Il faut souligner les caractéristiques de sélectivité spécifiques pour assurer une disponibilité élevée des installations. La série S750 est prévue pour une installation directe sur un système de barres omnibus à 4 ou 5 pôles de 40mm. Les appareils de cette série sont dotés d'une possibilité de verrouillage intégrée, permettant un blocage simultané des 3 pôles d'une alimentation en triphasé.

Ses caractéristiques techniques comprennent une tension de fonctionnement nominale de 230 / 400 V AC, une tension de tenue aux chocs nominale de 6 kV à 9,8 kV (en fonction de l'altitude), et un courant nominal de 35 A. Le disjoncteur principal a une durée de vie électrique de 20000 cycles AC et une capacité de charge mécanique de 20000 cycles.

Il offre un couple de serrage de 2,5 ... 3 N·m et une conception de la pièce de commande à levier de commutation. Le type de montage est une barre omnibus de 40 mm et le type de connexion est des bornes sans vis. La température ambiante de fonctionnement est comprise entre -25 et +55 degrés Celsius. Le degré de protection est IP20, encastré dans le distributeur avec un couvercle IP40.

Les dimensions du produit sont : 81 mm de large, 151.3 mm de haut et 116 mm de profondeur avec un poids de 1.17 kg.
